Дископрав «System4you 2»

Купить в 1 клик
Описание

Дископрав «System4you 2» предназначен для правки особо сложных повреждений литых и кованых легкосплавных дисков, а также для правки «восьмерки» и спиц дисков от 10 до 26 дюймов включительно (от 22-х дюймов используйте мобильный кронштейн). Рама изготовлена с допустимыми нагрузками до 12 тонн. Вал изготовлен из высоколегированной конструкционной стали с повышенной износостойкостью и прочностью. Дископрав оснащен запатентованными специальными болтами для крепления дисков и усиленной планшайбой. Также дископрав оборудован электрическим приводом вращения вала, предназначенного для облегчения поиска зоны правки диска, что, безусловно, повышает производительность труда и качество работ.

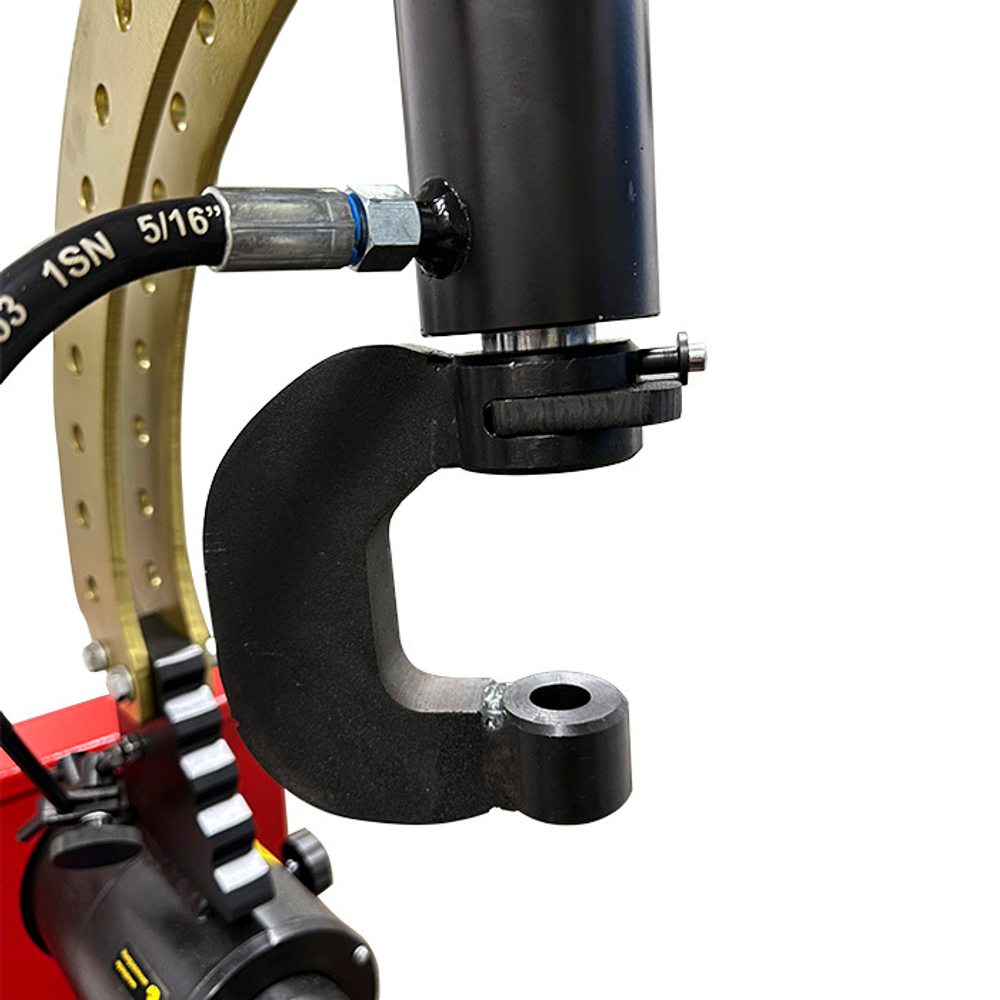

Обновленный стенд получил специальную конструкцию – мост с навесным оборудованием, устанавливаемый на место классических упоров. При этом на мост устанавливаются свои, специальные упоры, полностью замещающие старые и расширяющие возможности ремонта колесных дисков. Также на мост установлен винтовой упор, необходимый для правки сложных повреждений и повреждений типа «восьмерка», и специальный двухсторонний гидроцилиндр с захватом. Конструкция гидроцилиндра позволяет фиксировать его в любом положении и производить правку диска одной рукой, без удержания гидроцилиндра на весу.

Основные преимущества дископрава:

– эргономичность, позволяющая сократить время ремонта и утомляемость оператора;

– множество аксессуаров и регулировок, позволяющих производить сложный ремонт;

– два гидроцилиндра, один из которых может фиксироваться в необходимом положении, позволяя работать «одной рукой», делая работу оператора безопасной;

– большое усилие в зоне правки;

– возможность правки больших дисков, диаметром до 26 дюймов.

Ремонтируемый диск закрепляется на планшайбе, группа пазов которой позволяет зафиксировать любой диск вышеуказанного размера. Гидравлический привод дископрава «System4you 2» позволяет достигать максимального усилия в зоне правки до 5000 кг, что, в большинстве случаев, позволяет полностью восстановить геометрию ремонтируемого диска. Комплектуется сменными рихтующими насадками и рабочими штоками. Для хранения набора вспомогательных инструментов в конструкции дископрава предусмотрен инструментальный ящик. Управление рабочими гидроцилиндрами осуществляется при помощи гидравлического распределителя со встроенным редукционным клапаном и регулятором давления. Гидроцилиндры приводятся в действие давлением создаваемым масляным насосом. Масляный насос, размещенный внутри корпуса дископрава, является основой гидропривода дископрава «System4you 2». Вращение насоса осуществляет электродвигатель, соединенный с насосом через муфту. На обратной стороне струбцины расположен указатель биения, представляющий собой металлический стержень с острым основанием. Указатель биения служит для четкого определения места ремонта, особенно в заключительной стадии ремонта. Включение вращения шпинделя станка осуществляется нажатием кнопки, расположенной на передней панели. Передача момента от двигателя к шпинделю производится посредством ременной передачи.

Дископрав «System4you 2» имеет дополнительные опции:

1. Специальный мост, заменяющий классические упоры. На мост устанавливается: два дополнительных упора, каретка с гидроцилиндром перемещаемая по мосту и винтовой упор.

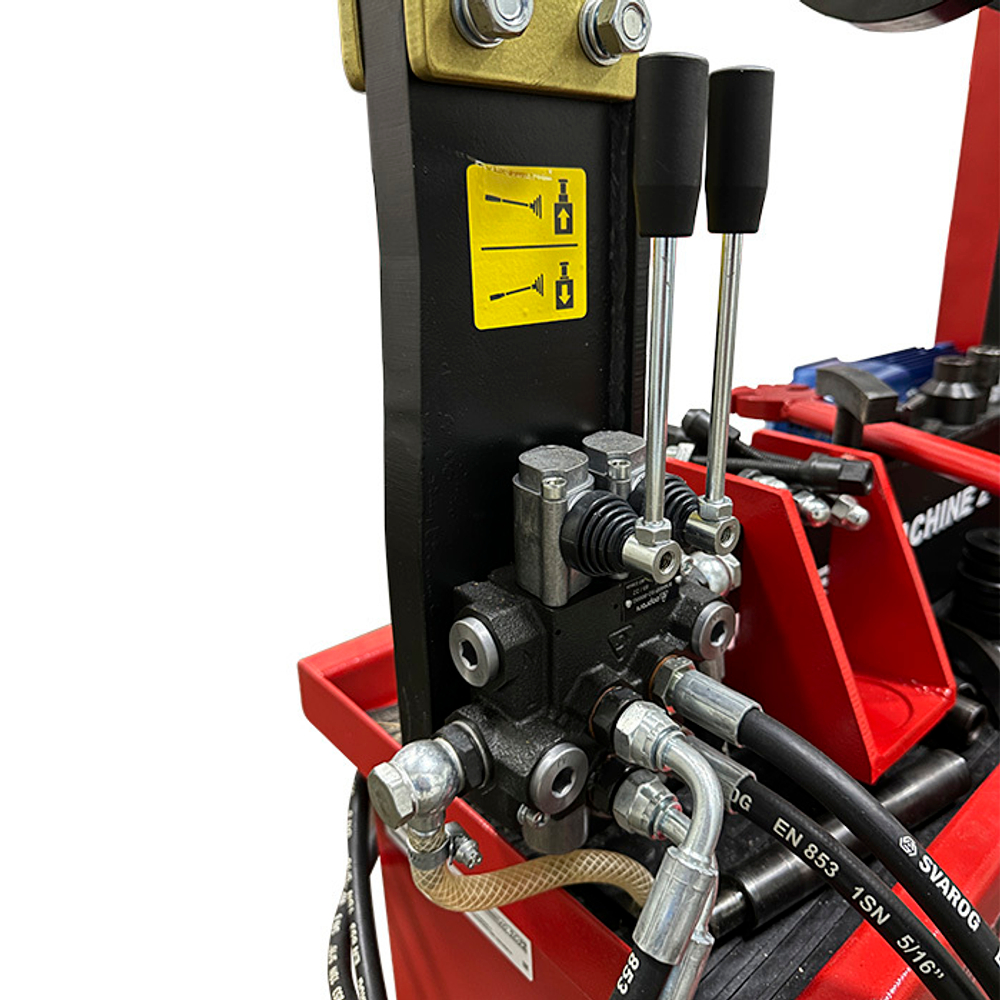

2. Два гидроцилиндра с двухрычажным гидрораспределителем с возможностью одновременной работы, один из которых можно использовать как гидравлический упор, второй может фиксироваться в любом из доступных положений.

3. Винтовой упор для правки спиц и повреждений типа «восьмерка».

4. Наличие откидного кронштейна +

5. Наличие привода +

Технические характеристики:

  1. Число оборотов шпинделя, об/мин 120
  2. Класс защиты от поражения электрическим током, I
  3. Степень защиты оболочки, IPX0
  4. Рабочий ход штока гидроцилиндра 2, мм 65
  5. Рабочий ход штока гидроцилиндра 1, мм 30
  6. Максимальное усилие, развиваемое рабочим цилиндром, Н 50000
  7. Производительность гидронасоса, л/мин 1,35
  8. Максимальное выходное давление гидронасоса, кгс/см.кв. 250
  9. Рабочее давление в гидросистеме, кгс/кв.см не менее 150
  10. Потребляемая мощность, кВт, не более 1,3
  11. Напряжение 380±10%
  12. Диаметр посадочной полки устанавливаемого диска, дюймов 10-26
  13. Ширина устанавливаемого диска, дюймов, не более* 13
  14. Вес нетто,кг 267
  15. Вес брутто, кг 300
  16. Габаритные размеры min (ДхШхВ), мм 615х1030х1880
  17. Габаритные размеры max (ДхШхВ), мм 615х1195х1990
  18. Габаритные размеры в упаковке (ДхШхВ), мм, не более 700х1210x1555
