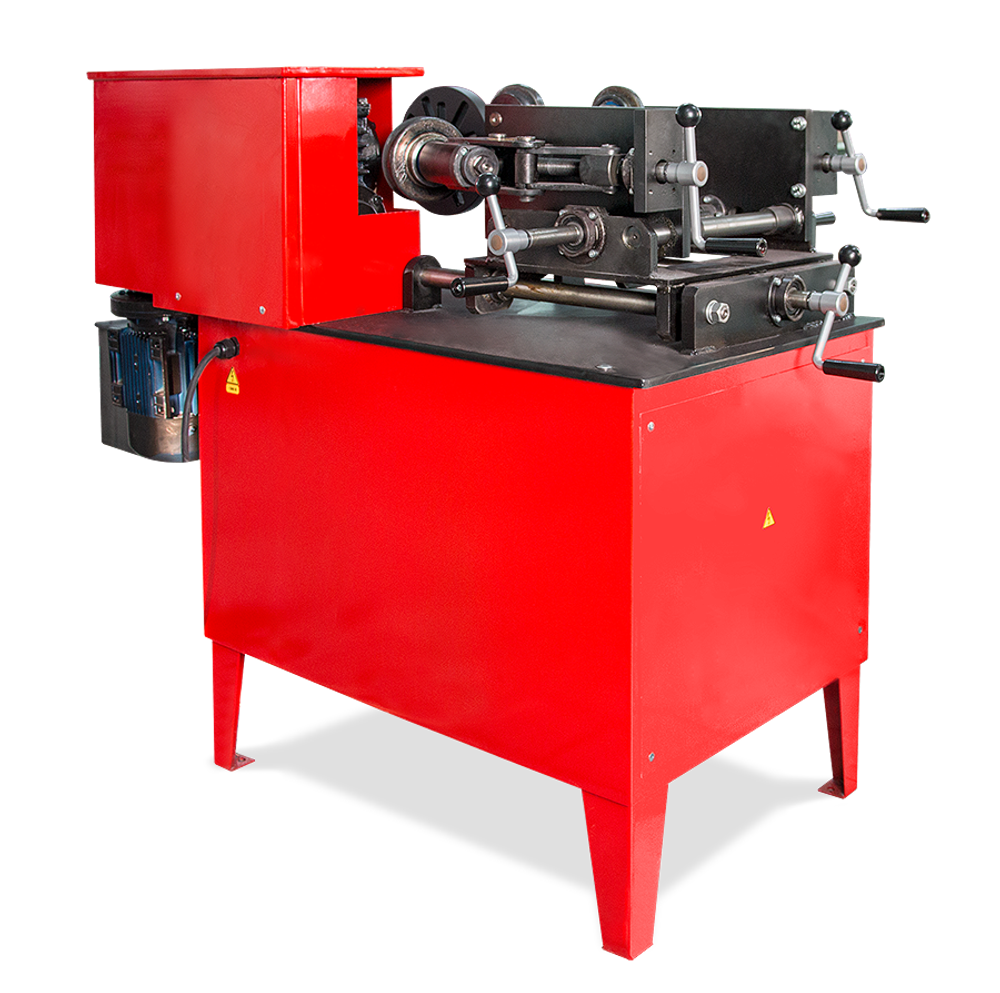

Стенд для правки дисков «Премьер-M» предназначен для правки бортовых закраин и посадочной полки штампованных дисков легковых отечественных автомобилей («ВОЛГА», «НИВА», «СОБОЛЬ», «ГАЗЕЛЬ»), а также импортных автомобилей диаметром до 17 дюймов.
Конструктивно стенд для правки дисков представлен совокупностью агрегатов и узлов, смонтированных в соответствии с функциональными связями на металлической тумбочке, оборудованной выдвижным ящиком, установленной на четыре опоры, обеспечивающих устойчивость стенда в целом. Стенд оборудован электрическим приводом с использованием двухступенчатого редуктора повышенной мощности, крутящий момент которого передаётся от выходного вала привода, через планшайбу и непосредственно на сам диск. Крепление диска на планшайбе осуществляется при помощи центрирующей шайбы и специальными крепёжными болтами, входящих в комплект данного дископравного стенда. Возможно крепление дисков с четырьмя, пятью и шестью отверстиями.
Правка дисков осуществляется методом прокатки при помощи четырёх опорных роликов правки посадочной полки и двух прижимных роликов, управление которыми осуществляется при помощи винтового привода. В отличие от известных аналогов, в конструкции привода прижимных роликов используется решение, позволяющее изменять как угол прижима, так и расстояния между корпусом пиноли и самой пинолью с прижимными роликами , что обеспечивает точную, согласованную по всей поверхности закраины правку J- профиля диска. Радиальный подвод прижимных роликов значительно сокращает время подготовки к прокатке диска.
Впервые, в мировой практике, в конструкции стенда использованы закалённые цилиндрические направляющие, которые придают конструкции стенда большую жесткость, более точное позиционирование и простоту обслуживания. Крепление кареток и стола осуществлено на цилиндрических направляющих. Перемещение же ими осуществляется при помощи винтовых приводов.
Характеристики
| Размер ремонтируемых дисков, диаметр посадочной полки, дюймов | от 13 до 17 включительно |
| Ширина ремонтируемых дисков *, дюймов | от 4 до 10 |
| Максимальная толщина металла в месте исправления, мм | 3 |
| Напряжение питания, В | 380 |
| Потребляемая мощность, кВт, не более | 1,1 |
| Степень защиты оболочки, | IPX0 |
| Класс защиты от поражения электрическим током, | I |
| Вес нетто,кг | 318 |
| Вес брутто, кг | 370 |
| Габаритные размеры (ДхШхВ), мм, не более | 910 х 1180 х 1080 |
| Габаритные размеры в упаковке (ДхШхВ), мм, не более | 1060 х 1310 х 1330 |
| * — в зависимости от вылета диска |
